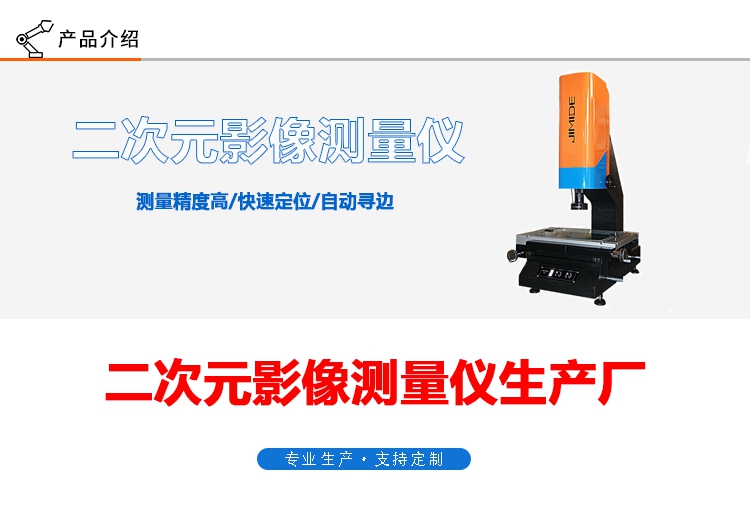

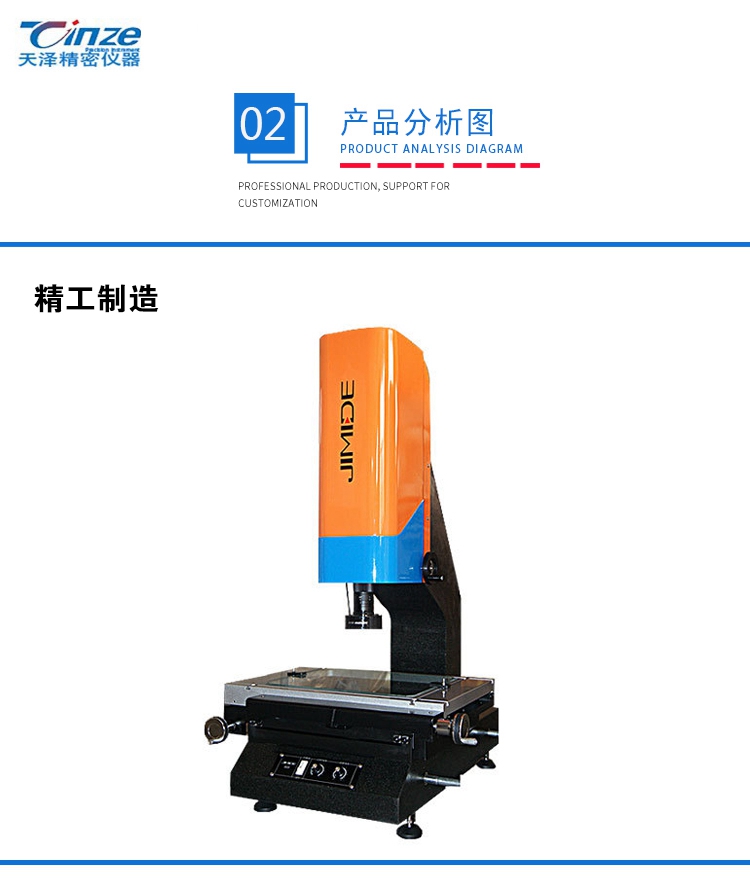

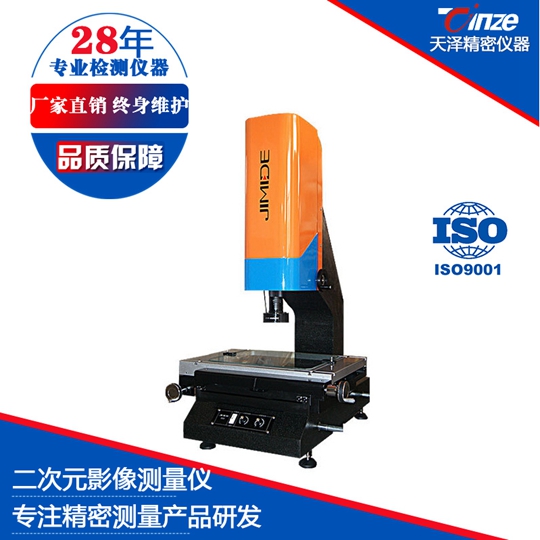

二次元影像測量儀JMD-3020
產品簡介
東莞市天澤精密儀器有限公司，主要經營各類投影儀、二次元影像測量儀、三次元、三坐標測量機、全自動影像測量儀、儀器光學系統品質優良，物鏡成像清晰，放大倍率準確，售后服務良好。
訂購熱線：
產品介紹
規格型號：二次元影像測量儀JMD-3020
東莞市天澤精密儀器有限公司，主要經營各類投影儀、二次元影像測量儀、三次元、三坐標測量機、全自動影像測量儀、儀器光學系統品質優良，物鏡成像清晰，放大倍率準確，售后服務良好。
產品規格參數
儀器型號JMD-1510JMD-2010JMD-3020工作臺金屬臺面尺寸354×228404×228506×356玻璃臺面尺寸210×160260×160350×280運動行程150×100200×100300×200儀器重量(Kg)100Kg 150Kg 200Kg外形尺寸600×530×950 600×550×9200 780×600×1060Z軸升降行程200mm（包括調焦）工作距離92mmX、Y、Z數顯解析度0.0005mmX、Y坐標示值誤差≤(3+L/200)μm影像系統攝像機：彩色1/3" CCD
變焦物鏡倍率：0.7~4.5X
視頻總倍率：30X~230X
物方視場：7~1.1mm 表面光源與透射光源均使用LED，亮度可調節
可選配美國Navitar鏡頭、日本SONY1/2″CCD電源AC180~260V 50HZ測量軟件標備自動測量軟件，可自動尋邊、去毛刺，可測貼、線、圓、角度、圓心距、擺正等。
儀器配件1.0X鏡筒（標配）0.5X鏡筒（選配）工作距離變焦鏡0.7~4.5X0.7~4.5X附加鏡視頻倍率物方視場視頻倍率物方視場0.5X(選)15~95X20~3.2mm7.5~48X40~6.4mm175mm標配
1.0X30~190X10.6~1.6mm15~96X20~3.2mm96mm2.0X(選)60~380X5~0.8mm30~190X10.6~1.6mm32mmm
1.0X30~190X10.6~1.6mm15~96X20~3.2mm96mm2.0X(選)60~380X5~0.8mm30~190X10.6~1.6mm32mmm
關鍵技術
影像測量儀使用本身的硬件（CCD，目鏡，物鏡數據線），將所能捕捉到的圖像通過數據線傳輸?shù)诫娔X的數據采集卡中，之后由軟件在電腦顯示器上成像，由操作員用鼠標在電腦上進行快速的測量。以上的工序基本在幾萬分之一秒完成，所以可以把他看作是實時檢測設備，或者狹隘一點可以稱為動態測量設備。如果配置合乎要求，設備絕對不會產生圖象滯后現象。因工件大小而議，工作臺可以選擇不同行程。光源亮度可調，可以在各種光線條件下選擇最合適的光源亮度。
儀器優點
本公司所生產之影像測量儀與同類產品相比，具有以下之特點：
一：數字化技術實現了點哪走哪：
鼠標移動找到你所想要測定的A、B兩點后，電腦就已幫你計算測量出結果，并顯示圖形供校驗，圖影同步。
二：數字化技術實現了工件隨意放置：
被測工件可隨意放置，隨意建立坐標原點和基準方向并得到測量值，同時在屏幕上呈現出標記，直觀地看出坐標方向和測量點。
三：數字化技術實現了實時修正誤差：
數字化影像測量儀擁有十分優秀的誤差修正能力，通過建立在嚴格數學模型的軟件計算和實時控制來修正，從而使非線性誤差降到最小。
四：數字化技術能進行CNC快速測量： 數字化影像測量儀可以通過樣品實測、圖紙計算、CNC數據導入等方式建立CNC坐標數據，完成各種測量操作，從而節省人力，提高效率。
五、可以通過影像做到工件接觸式測高。
六、全大理石結構。
